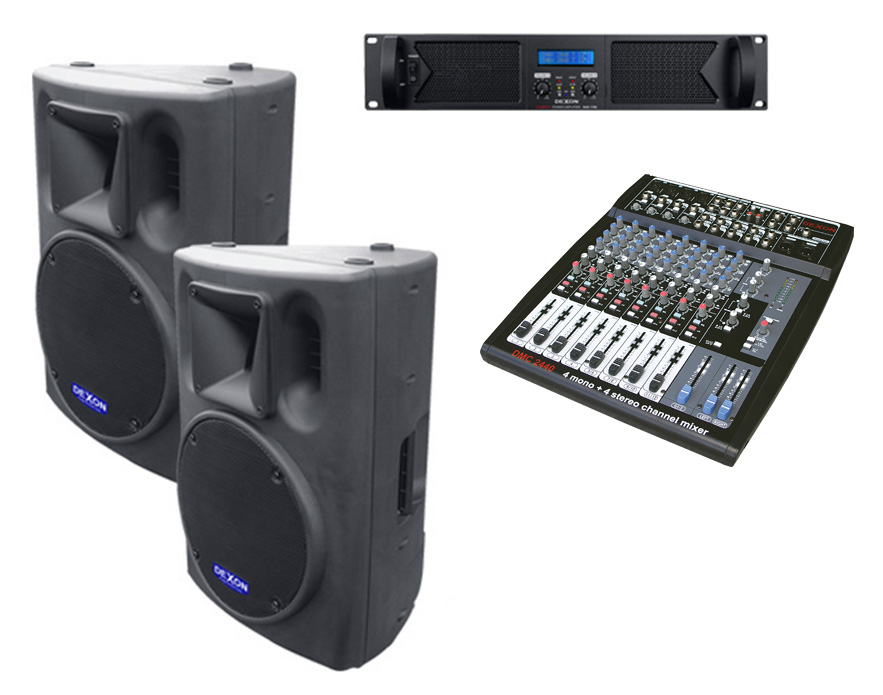

Profesionální ozvučovací set pro kulturní domy a sály 2× BC 1200 + DAH 800 + DMC 2440

Sestava obsahuje 2 ks pasivních reprosoustav BC 1200, které jednoduše postavíte na zem pódia, na stojan, nebo zavěsíte na stěnu, koncový zesilovac DAH 800, a mixážní pult DMC 2440 pro smíchání všech audio signálů.

Toto profesionální ozvučení – sestava, je určena pro základní ozvučení kulturních domů, společenských i konferenčních sálů, obřadních síní a divadel. Jde o opravdu základní sestavu ozvučení a je praktické ji rozšířit o další zařízení, jako je mikrofonní technika. Počet reprosoustav, a v návaznosti výkon zesilovače, volíme podle velikosti sálu a jeho zamýšleného užití. Ozvučovací set je robustní. Řeč i hudba budou reprodukovány bez zkreslení a s dostatečným výkonem, aby bylo dobře rozumět a hudba byla dostatečně dynamická.

Na této stránce popisujeme, jaké výhody vám ozvučení přinese, co to znamená pro návštěvnost, a jaké další výrobky je dobré do kompletní sestavy zapojit. A pokud vás zajímá, jak je vhodné ozvučení koncipovat do detailu, na co je dobré si dát pozor a jaké jsou praktické zkušenosti, přečtěte si článek Ozvučení kulturního domu, nebo Ozvučení pro smuteční nebo obřadní síň.

Všeobecně

Moderní reprosoustavy řady BC jsou vyráběny v rozsahu od 8“ do 15“ velikosti basového reproduktoru, existují v aktivní (BC 800A, BC 1000A, BC 1200A, BC 1500A) nebo v pasivní verzi ( BC 800, BC 1000, BC 1200, BC 1500) a jsou doplněny subwoofery (BCW 1500, BCW 1200A, BCW 1500A) a subwoofery s výstupy na pasivní satelity (BCW 1501A, BCW 1201A).

Výbava reprosoustavy

Jejich hlavní předností je opravdu velmi robustní plastová ozvuč-nice černé barvy doplněná výztuhami, jež je osazena kvalitními reproduktory s vysokou citlivostí (ty jsou navíc vlhkuodolné) v kombinaci s 1“ nebo 2“ elektrodynamickým driverem s vestavěným zvukovodem. Na spodní, popř. horní straně reprosousta-vy se nachází protikus pro stojan s kovovým středem, pohodlné madlo je součástí ozvučnice, stejně jako nožky na horní i spodní straně, to proto, aby se reprosoustavy daly stohovat na sebe. Basový reproduktor je chráněn kovovou mřížkou a výškový driver má demontovatelný zvukovod – podle potřeby ozvučování si jej můžete otočit, čímž otočíte i směrovou charakteristiku. Bassrefle-xové nátrubky jsou z přední strany výrazně zaobleny. Celá ozvuč-nice je rozebíratelná.

Výbava zesilovače

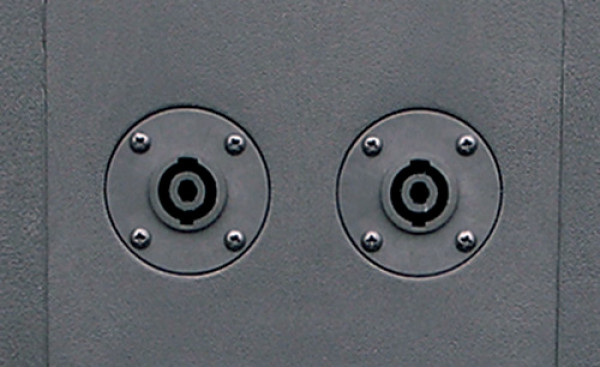

Na zadní straně pasivní verze je terminál s dvěma konektory Speacon a typovým štítkem. U aktivní verze zde nalezneme blok aktivního zesilovače, který je dvoukanálový a budí basový i výškový reproduktor zvlášť a používá tak aktivního dělení pásem. Tato vlastnost je tak skvěle využita k velmi výbornému sladění repro-soustavy, což dokazuje i velmi dobrý zvuk. Zesilovač, kterým jsou aktivní verze buzeny, disponuje dále nastavením celkové hlasitosti, jakož i nastavení dílčích hlasitostí pro výškový a pro basový reproduktor, to nám připomíná vlastně frekvenční korektor. Vstup, který je možné provést jedním z konektorů XLR je přepínatelný mezi linkovou a mikrofonní úrovní. Součástí zesilovače je i vestavěný limiter, jeho funkce je opět na zadním panelu indikována, stejně jako zapnutí reprosoustavy.

Instalace

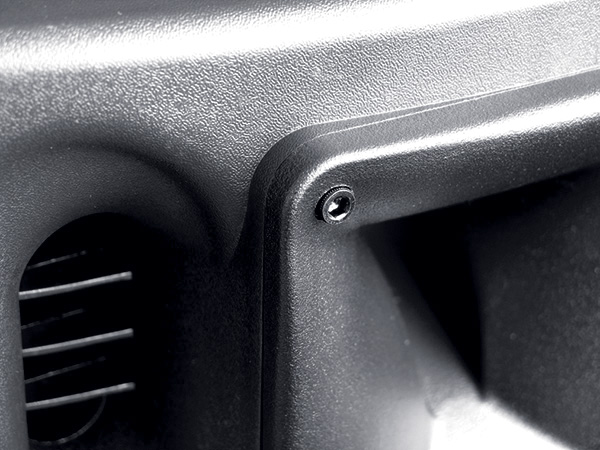

Jak ukazujeme dále, náš sortiment zahrnuje řadu kovových prvků pro instalaci reprosoustavy. Nejprve za zmínku stojí to co je výbavou – speciální nožky, které z reprosoustavy vytvoří odposlech naležato (jen u některých modelů). Dále reprosoustavy od modelu BC 1000(A) výše jsou vybaveny hnízdem pro stojan a tak repro-soustavu můžete u mobilních aplikací umístit na trojnožku nebo na tyč vsazenou do subwooferu. Malý model BC 800 lze také umístit na trojnožku (35 cm) a to pomocí speciální příruby na stojan. Pro pevné instalace najdete v našem sortimentu, mimo jiné, velmi oblíbený robustní kloubový držák #7, který umožňuje reprosousta-vu naklánět a natáčet, jakoby by byla umístěna na trojnožce.

Praxe, zvuk

Z dlouhodobé praxe, kdy reprosoustavy prodáváme, můžeme konstatovat, že naši zákazníci, což jsou muzikanti, majitelé konferenčních sálů, zvukaři a další, především oceňují velmi kvalitní a robustní zpracování celé reprosoustavy, které v dané cenové kategorii nemají konkurenci. Doporučujeme na našem webu shlédnout několik nezávislých recenzí, které popisují zvuk jako velmi hutný, příjemný a hlavně prakticky použitelný.

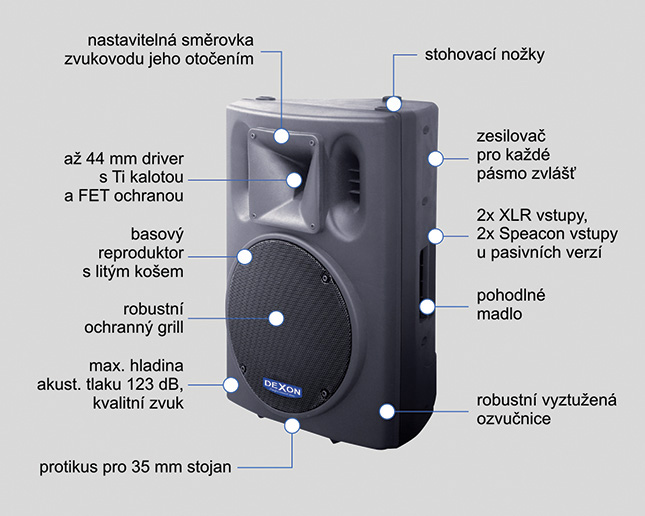

• nastavitelná směrovka zvukovodu jeho otočením
• driver s Ti kalotou a FET ochranou
• basový reproduktor s litým košem

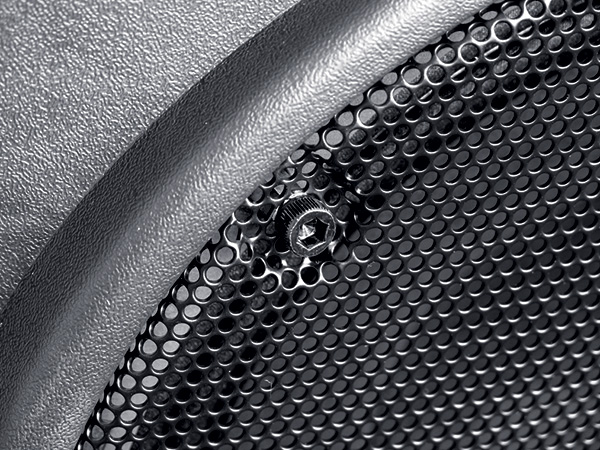

• robustní ochranný grill
• stohovací nožky
• 2× XLR vstupy anebo 2× Speacon vstupy u pasivních verzi
• robustní vyztužená ozvučnice
• basový reproduktor 1 × 12“
• výškový reproduktor driver 44 mm
• výkon rms./max. 300 / 550 W
• impedance 8 Ω
• citlivost 97 dB / 1W, 1m
• výšk. směrovost 50° / 100° × 55°
• max. akust. tlak 121 dB / 1m
• frekvenční rozsah / –10 dB 40 – 20 000 Hz
• frekvenční rozsah / –3 dB 50 – 18 000 Hz
• harmonické zkreslení < 1%
• připojení 2 × Speacon
• rozměry 415 × 620 × 391 mm
• hmotnost 18 kg

Výhody oproti konkurenci

• kupujete od skutečného profesionálního výrobce, který se reprosoustavám věnuje více jak 20 let
• kvalitní provedení pasivní i aktivní verze, žádné čínské poloprofi
• kompaktní provedení, snadné na převoz a manipulaci
• rychlé zapojení i pro laika, nepotřebujete zvukaře
• ozvučnice s tuhou, robustní konstrukcí, žádná tenká DTD, nic nedrnčí
• kvalitní zatlumení ozvučnice, ne prázdná dunící skříň
• tvar umožňující použít reprosoustavu i jako odposlech
• kvalitní tlakový výškový reproduktor, popř. driver a zvukovod
• poctivě provedený basový reproduktor, který zahraje skutečné basy, nic nemaskuje
• skutečně odměřený příkon dle standardu RMS IEC 268–5, žádná přemrštěná hodnota
• dobrá citlivost, navíc udávaná po zahřátí reprosoustavy, ne za studena
• kvalitně provedené připojovací rozhraní, ne jenom šroubovací svorky
• sofistikovaná ochrana výškového reproduktoru
• u aktivní verze řada obvodových vychytávek (limiter, subsonic…), ne jenom zesilovací modul
• u aktivní verze kvalitně provedené chlazení
• reprosoustavám je velice dobře rozumět a jejich přednes je čitelný při tiché i hlasité reprodukci
• velmi dobré chování limiteru při přebuzení, není slyšet zkreslení
• univerzální směrovost, driver se dá natočit a tak reprosoustava může hodně směrovat anebo ozvučovat do šířky. S tím souvisí i malé vazbení mikrofonu.

Koncepce, zvuk a použití

Nová řada zesilovačů DAH navazuje na předchozí řadu DAC. Je opět charakteristická svou výdrží a robustním provedením. Stále jsme věrni obvodové koncepci třídy zesilovače H, zvláště v době populárních zesilovačů ve třídě D. Uvědomujeme si totiž, jak důležitá je zvuková kvalita. Ta je podstatně výše, než u zesilovačů ve třídě D. Zvuk má zde podstatně nižší zkreslení a to i při vyšším zatížení a výkonová rezerva, podpořena řízením zdrojové části, se projeví opravdu čistým podáním zvuku.

Možné je použití těchto zesilovačů pro plošné ozvučení v nízkoimpedančním režimu, i pro klubová a pódiová ozvučení, ať už pro kapely, diskotéky, nebo řečnické aplikace. Zesilovače jsou koncipovány i pro trvalý provoz. Oceníte jejich spolehlivost.

Výkon zesilovačů

DAH řadu zastupují dva modely. Menší model DAH800 poskytuje výkon 2 × 300 W / 8 Ω, větší model DAC 1700 pak dává dokonce 2 × 600 W / 8 Ω. Samozřejmě, že zesilovače můžete zapojit i na 4Ω zátěž a do můstku. Výkony v tomto režimu pak jsou 800 W a 1 700 W. Tyto hodnoty výkonů předurčují zesilovače pro velmi široké použití.

Elektronika a chlazení

V konstrukci nacházíme tepelnou a zkratovou pojistku, DC servo, limiter, pomalý náběh napájecího napětí, řízení napájecích napětí, nastavitelnou subwooferovou výhybku, zpožděné spínání reprosoustav či řízení otáček chladících ventilátorů. Funkce, jako jsou režim zesilovače (bridge / stereo / parallel) a nastavení funkce Bass Boost, nebo subwooferové výhybky, ovládáme na zadním panelu.

Chlazení je zde zastoupeno ventilátory, jejichž otáčky jsou řízené podle měřené vnitřní teploty.

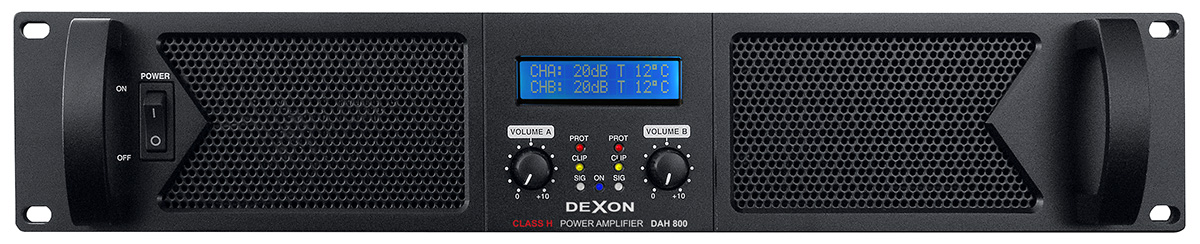

Čelní panel

Čelní panel zaujme především displejem. Zobrazuje aktuální nastavení hlasitosti a teplotu chladiče pro každý kanál. Pod displejem se nachází LED indikace zapnutí ON, indikace přítomnosti signálu SIG, indikace limitování signálu vnitřním limiterem CLIP a indikace aktivace elektronické ochrany PROT.

Prvky jsou umístěny ergonomicky. Přední maska je opatřena průduchy pro nasávání chladícího vzduchu.

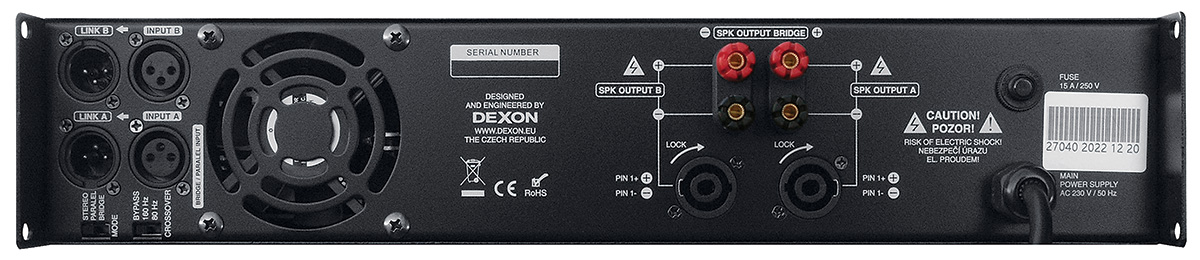

Zadní panel

Levá část zadního panelu je věnována symetrickým vstupům XLR, jejich odbočkám pro napojení dalšího zesilovače a dvojici přepínačů, které slouží pro nastavení režimu zesilovače (stereofonní / paralelní / můstek) a pro nastavení vnitřní výhybky v případě buzení subwooferu.

Dále na zadním panelu nalezneme část, jež obsahuje výstupní konektory typu Speacon doplněné šroubovacími svorkami pro napojení reprosoustav. Vše je zde logicky a zároveň bezpečně uspořádáno.

Technické parametry DAH 800

• výstupní výkon 2× 300 W / 20 – 20 000 Hz, THD 0.03 %, 8 Ω, režim Stereo, nebo Parallel
• výstupní výkon 2× 500 W / 20 – 20 000 Hz, THD 0.03 %, 4 Ω, režim Stereo, nebo Parallel
• výstupní výkon 1× 800 W / 20 – 20 000 Hz, THD 0.03 %, 8 Ω, režim Bridge
• dva monofonní kanály
• moderní vzhled s displejem, robustní provedení, kvalitní zvuk
• třída zesilovače H (= AB + řízení napájecího napětí)
• mnohem menší zkreslení než u zesilovačů ve třídě D, T, B
• frekvenční rozsah 20 – 20 000 Hz / ± 0,5 dB, poloviční výkon
• vstupní citlivost ±0,707 V
• odstup S/N > 100 dB / A, plný výkon
• zkreslení THD+N < 0,03 %, plný výkon
• zkreslení IMD < 0,04 % / 60 Hz, 7 kHz
• tlumení > 400 / 8 Ω, 100 Hz
• rychlost přeběhu 40 V / us
• vstupní impedance 10 kΩ
• vstupní konektory symetrické XLR
• výstupní konektory (odbočky vstupů) symetrické XLR pro napojení dalšího zesilovače
• výstupní konektory Speacon – 4 pin a šroubovací
• elektronické ochrany proti přetížení, zkratu, stejnosměrnému napětí na výstupu, přehřátí
• jistič napájení, popř. pojistka
• soft start – pomalý náběh napájecího napětí
• zpožděné připnutí reprosoustav
• řízené chlazení ventilátorem, předozadní
• vestavěný limiter a filtr velmi nízkých a velmi vysokých frekvencí
• přepínač režimu zesilovače Stereo / Parallel / Bridge
• funkce BassBost s nastavením frekvence a možností vypnutí
• indikace zapnutí, signálu, limitace a aktivity ochran pro každý kanál
• podsvětlený LCD displej se zobrazení nastavené hlasitostia teploty chladiče pro každý kanál
• zobrazení nastavené hlasitosti na displeji, vnitřních teplot chladiče
• napěťové řízené nastavení hlasitostí, potenciometry se neopotřebovávají
• otvory pro instalaci do 19” rozvaděče (racku)
• madla pro přenášení
• pracovní teplota okolí – 10 – 40 °C
• napájení AC 230 V / 50 Hz
• rozměry 482 × 89 (2U) x 445 mm
• zastavěná hloubka 407 mm
• hmotnost 13 kg

Technické parametry DAH 1700

• výstupní výkon 2× 600 W / 20 – 20 000 Hz, THD 0.03 %, 8 Ω, režim Stereo, nebo Parallel
• výstupní výkon 2× 1000 W / 20 – 20 000 Hz, THD 0.03 %, 4 Ω, režim Stereo, nebo Parallel
• výstupní výkon 1× 1700 W / 20 – 20 000 Hz, THD 0.03 %, 8 Ω, režim Bridge
• dva monofonní kanály
• moderní vzhled s displejem, robustní provedení, kvalitní zvuk
• třída zesilovače H (= AB + řízení napájecího napětí)
• mnohem menší zkreslení než u zesilovačů ve třídě D, T, B
• frekvenční rozsah 20 – 20 000 Hz / ± 0,5 dB, poloviční výkon
• vstupní citlivost ±0,707 V
• odstup S/N > 100 dB / A, plný výkon
• zkreslení THD+N < 0,03 %, plný výkon
• zkreslení IMD < 0,04 % / 60 Hz, 7 kHz
• tlumení > 400 / 8 Ω, 100 Hz
• rychlost přeběhu 40 V / us
• vstupní impedance 10 kΩ
• vstupní konektory symetrické XLR
• výstupní konektory (odbočky vstupů) symetrické XLR pro napojení dalšího zesilovače
• výstupní konektory Speacon – 4 pin a šroubovací
• elektronické ochrany proti přetížení, zkratu, stejnosměrnému napětí na výstupu, přehřátí
• jistič napájení, popř. pojistka
• soft start – pomalý náběh napájecího napětí
• zpožděné připnutí reprosoustav
• řízené chlazení ventilátorem, předozadní
• vestavěný limiter a filtr velmi nízkých a velmi vysokých frekvencí
• přepínač režimu zesilovače Stereo / Parallel / Bridge
• vestavěná subwooferová výhybka s nastavením dělící frekvence a možností vypnutí
• indikace zapnutí, signálu, limitace a aktivity ochran pro každý kanál
• podsvětlený LCD displej se zobrazením nastavené hlasitosti a teploty chladiče pro každý kanál
• zobrazení nastavené hlasitosti na displeji, vnitřních teplot chladiče
• napěťové řízené nastavení hlasitostí, potenciometry se neopotřebovávají
• otvory pro instalaci do 19” rozvaděče (racku)
• madla pro přenášení
• pracovní teplota okolí – 10 – 40 °C
• napájení AC 230 V / 50 Hz
• rozměry 482 × 89 (2U) x 445 mm
• zastavěná hloubka 407 mm
• hmotnost 16 kg

Výhody oproti konkurenci

• kupujete od skutečného profesionálního výrobce, který se ozvučovací technice věnuje více jak 28 let
• zesilovač je skutečně určen pro profesionální, zátěžové použití, žádná amatérská konstrukce
• sofistikovaná třída H, což je AB doplněná o řízení zdrojové části – při špičkách se uměle plynule zvedne napájení koncového stupně
• několikařádově nižší zkreslení než u modelů konkurence ve třídě D
• více provozních režimů, ne jen klasické stereo a můstek
• provoz i s nízkou zatěžovací impedancí
• skutečně odměřený výkon dle standardu RMS, žádná přemrštěná hodnota
• kvalitní vstupní i výstupní konektory na odchod na další zesilovač. Hodně to oceníte při zapojování více zesilovačů vedle sebe.
• výborně provedené aktivní chlazení nízkootáčkovými ventilátory
• snadné zapojení na elektrickou síť nevyžadující velké jištění díky soft startu, žádný velký proudový náraz
• řada obvodových vychytávek (limiter, výhybka…), ne jenom zesilovací modul
• displej s elektronickým nastavením hlasitosti a měřením teploty

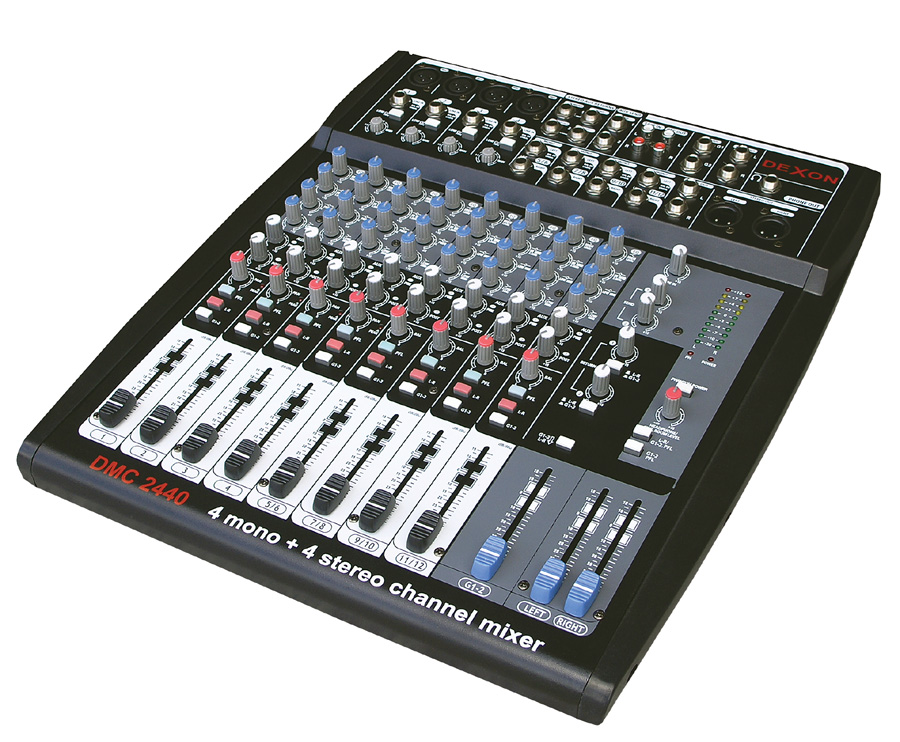

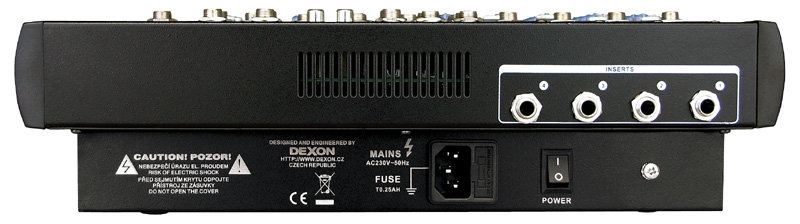

DMC 2440 obsahuje 4 mono a 4 stereo vstupy. Mono vstupy jsou jak nesymetrické tak i symetrické přes konektory Jack 6,3 a XLR. Bohatá výbava, 5 sběrnic, vč. odposlechové a 2× AUX sběrnice jej řadí mezi praktické pomocníky při běžném pódiovém nebo instalačním ozvučování.

• vstupy mono / stereo: 4 / 4
• 2 efektové cesty (Jack 6,3): mono Send 2× / stereo Return 2×
• Cd/Tape vstup: 2× RCA Cinch
• zařazení Cd/Tape vstupu: odposlech / hlavní / podružná sběrnice
• výst. na odposlech / subw.: Jack 6,3 / Jack 6,3
• výstup hlavní: Jack 6,3 a XLR, podružný Jack 6,3, odposlechový Jack 6,3
• výstup na nahrávání: 2× RCA Cinch
• výstup na sluchátka: Jack 6,3
• mute / pfl / alt3–4 subsk.: ne / ano / ano
• potenciometry výstupů: 1 + 2
• indikace výstup. signálu: led bargraf
• efektový procesor: ne
• fadery: odolné ALPS
• napojení na USB: ne
• frekvenční rozsah 10 – 60 kHz / ± 3 dB
• vhodné pro kapely, instalační ozvučení, dom. studia atp.
• funkce omezení signálu pod 75 Hz Low Cut se strmostí 18 dB / oct.
• zkreslení: THD+N < 0,01 % / A
• odstup S/N 112 dB
• napájení AC 230 V / 50 Hz
• rozměry 370 × 98 × 405 mm
• hmotnost 4,3 kg
• výbava mono vstupů: sym. / nesym. přes XLR nebo Jack 6,3 + 3 pásmový frekvenční parametrický ko-rektor + nastavení vst. citlivosti + horní propust LOW CUT + nastavení panoramy + 2× nastavení úrovně do efektové cesty + předposlech PFL + 2× volba sběrnice + sepnutelné fantomové napájení
• výbava stereo vstupů: nesym. přes Jack 6,3 s nastavením hlasitosti + 4 pásmový frekvenční korektor + nastavení stereováhy + 2× nastavení úrovně do efektové cesty + předposlech PFL + 2× volba sběrnice
• citlivost mono vstupu – 40 dBu – +10 dBu
• nastavení frekvenčního korektoru: 80 Hz; 2,5 kHz; 12 kHz / ± 15 dB
• max. výstupní úroveň master: + 22 dBu
